Każdy elektryk, nawet ten z najkrótszym stażem, codziennie bierze do ręki wyłącznik nadprądowy, potocznie zwany „S-ką”. Montujemy je setkami, wymieniamy, diagnozujemy… Ale czy kiedykolwiek zastanowiłeś się, co dokładnie dzieje się w ułamku sekundy, gdy ten aparat decyduje się odciąć zasilanie?
W drugim odcinku serii „Elektrotechnika bez cenzury” schodzimy poziom niżej. Zamiast operować na uproszczonych schematach z katalogów, bierzemy na warsztat to, co w aparaturze modułowej najważniejsze – mechanikę działania.

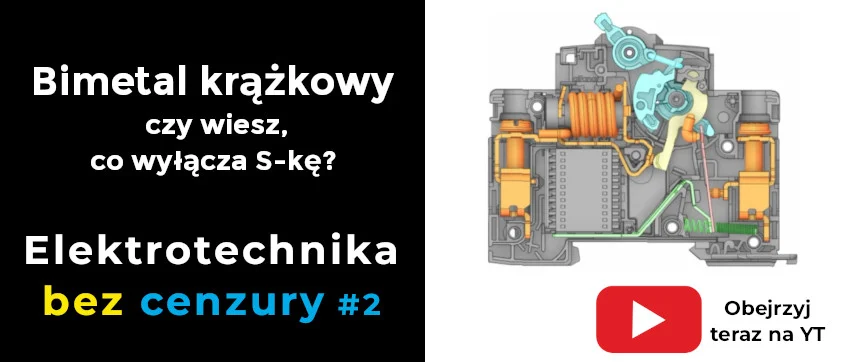

Co naprawdę kryje się wewnątrz wyłącznika nadprądowego?
Wielu instalatorów traktuje wyłącznik jak „czarną skrzynkę”: ma wejście, ma wyjście i dźwignię. W tym odcinku pokazujemy, że warto wiedzieć, co siedzi w środku. To nie jest tylko kwestia technicznej ciekawostki – to wiedza, która pozwala lepiej zrozumieć ograniczenia sprzętu, na którym pracujesz.
Głównym bohaterem dzisiejszego odcinka jest bimetal krążkowy. To mały, niepozorny element, który jest „mózgiem” operacji przeciążeniowych. Wielu z nas słyszało o bimetalu, ale jak zachowuje się on w warunkach rzeczywistych? Jakie siły na niego działają i dlaczego jego precyzja jest kluczowa dla bezpieczeństwa instalacji?
Jak działa wyłącznik nadprądowy w praktyce?
W odcinku rozbijamy działanie „S-ki” na czynniki pierwsze. Skupiamy się na dwóch głównych członach wyzwalających:
- Rola bimetalu w zabezpieczeniu przeciążeniowym
Wyjaśniamy, dlaczego bimetal nie reaguje natychmiastowo i czy to dobrze? Zrozumienie charakterystyki wyzwalania to podstawa, by nie popełniać błędów przy doborze zabezpieczeń w instalacjach domowych i przemysłowych. - Człony wyzwalające: przeciążenie kontra zwarcia
To tutaj najczęściej dochodzi do nieporozumień. Wyłącznik nadprądowy to aparat dwufunkcyjny. W odcinku pokazujemy wyraźną różnicę między reakcją bimetalu na długotrwałe przeciążenie a błyskawiczną akcją wyzwalacza elektromagnetycznego w przypadku zwarcia.
Dlaczego warto poznać budowę wyłącznika nadprądowego?
Jako elektrycy, często opieramy się na wypracowanych schematach, ale świadomość konstrukcji pozwala unikać błędów. Zrozumienie, jak aparat wyłącza prąd, pomaga w poprawnym doborze parametrów instalacji i pozwala wyjaśnić klientowi, dlaczego dany wyłącznik zachował się w określony sposób.
Elektryka bez ściemy – to nasza dewiza. Dlatego w tym materiale nie ma marketingowego bełkotu, są konkrety i surowa wiedza techniczna.
Zapraszamy do oglądania drugiego odcinka serii „Elektrotechnika bez cenzury”. Usiądź wygodnie, bo tym razem zaglądamy tam, gdzie zazwyczaj nikt nie zagląda.
Oglądasz materiały z serii „Elektrotechnika bez cenzury”? Zasubskrybuj kanał YouTube, aby nie przegapić kolejnych odcinków.
Co to jest: Elektrotechnika bez cenzury?
Elektrotechnika bez cenzury to projekt w którym borą udział uznani specjaliści ze świata nauki i praktyki inżynierskiej:
- dr hab. inż. Łukasz Kolimas, prof. uczelni – ekspert w zakresie badań zwarciowych i fizyki aparatów elektrycznych,
- dr inż. Michał Szulborski – ekspert w dziedzinie konstrukcji aparatów oraz modelowania zjawisk elektromagnetycznych i termicznych,
- dr inż. Sebastian Łapczyński – ekspert skupiony na zagadnieniach zjawisk stykowych oraz oddziaływań cieplnych,
- mgr inż. Łukasz Kozarek – inżynier projektant z wieloletnim doświadczeniem w stosowaniu norm i przepisów budowlanych,
- Piotr Bibik – praktyk elektrotechniki, twórca bloga napieceie.salama.pl, prowadzący projekt Elektrotechnika bez cenzury.
